Fnio S-series

DeviceNet (Na-9111/9112)

다운로드 하시면 제품에 대해 상세하게 살펴보실 수 있습니다.

  • 제품특징
    • - NA-9111(NA-9112)은 DeviceNet Network Adapter이며, 5 pin Open Connector를 통하여 DeviceNet에 연결합니다.
    • - NA-9111(NA-9112)은 Master/Slave 환경에서 Slave의 역할을 합니다.
    • - I/O data는 polling, bit-strobe, cyclic, change-of-state connection 중 한가지 통신방식으로 master와 통신합니다
    • - Node 사이즈는 최대 64개까지 확장이 가능합니다.
    • - 각 NA-9111은 최대 256 digital input/256 digital output 또는 16 analog input/16 analog output channels들을 처리할수 있습니다.
    • - NA-9112은 최대 2016 digital input/2016 digital output 또는 126 analog input/126 analog output channels들을 처리할 수 있습니다.
    • - NA-9111(NA-9112)은 diagnostic 기능 (모듈 상태, network 상태, expansion units 상태, field power 상태)을 위한 indicator들이 있습니다.
    • - ODVA의 인증을 받았으며, 이는 다른 DeviceNet 제품들과의 호환성이 있음을 의미합니다.
    • - 125Kbps에서 500Kbps까지의 통신속도를 지원하며, auto baud rate detection을 지원합니다.
    • - Rotary switch를 이용하여 Node address를 지정합니다.
    • - Network Adapter와 확장 모듈은 Master에서 제공하는 configuration tool software를 이용하여 PC에서 파라미터로 나타낼 수 있습니다.

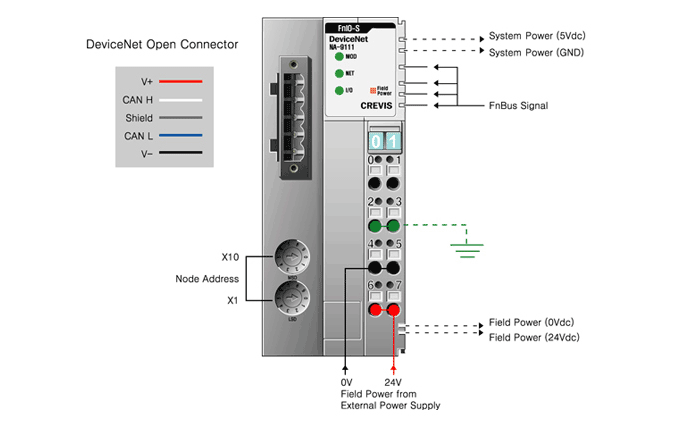

  • Structure
    • 구조
  • Specifications

    •   NA-9111 NA-9112
      Communication Interface Specifications
      Number of Nodes 64 node / Max.
      Network Protocol I/O Slave Message (Group 2 Only Slave)
      Poll command, Bit_strobe command
      Cyclic command, COS command
      Expansion I/O Module Max. 32 slot
      I/O Data Size Total : Input 32bytes(include byte)/
      Output 32bytes

      - Max. Discrete I/O :
      Input 256points/Output 256points

      - Max. Analog I/O :
      Input 16channels/Output 16channels      		 Total : Input 252bytes(include byte)/
      Output 252bytes

      - Max. Discrete I/O : Input 2016points/Output 2016points

      - Max. Analog I/O : Input 126channels/Output 126channels
      Indicators 1 green/red Module Status Indicator
      1 green/red Network Status Indicator
      1 green/red Expansion Module Status indicator
      1 green Field Power Status indicator
      DeviceNet Communication Rate 125K bit/s (Max. 500m), 250K bit/s (Max. 250m), 500K bit/s(Max.100m)
      Communication Speed 125Kbps,250Kbps,500Kbps (Auto baud rate selection)
      Module Location Starter Module - left side of FnIO system
      DeviceNet Input Voltage Range 11-25Vdc DeviceNet Specification
      Field Power Monitoring Detect Field Power @11Vdc
      General Specification
      System Power
      (from DeviceNet cable)
      		 Supply Voltage : 24Vdc nominal
      Voltage Range : 11~28.8Vdc
      Protection : Output Current Limit (Min. 1.5A) Reverse Polarity Protection
      Power Dissipation 30mA Typical @24Vdc
      Current for I/O Module 1.2A @ Max. 5Vdc
      Isolation Network to Logic : Non-isolation
      Field Power Supply Voltage : 24Vdc nominal
      Voltage Range : 11~28.8Vdc
      Reverse Voltage Protection : -28.8Vdc
      Current in Jumper Contacts DC 10A Max. Capacity
      Weight 155g
      Module Size 42mm x 99mm x 70mm
