제품개요 (opcLinker)
자사에서 제공하는 opcLinker는 다수의
OPC Clients들 간의 데이터를 교환하는데 있어 매개체 역할을 수행하는
일종의 OPC Server이며, OPC Client들의 Status 추적
및 error 발생 시 warning 처리 등을 비롯한 다양한 부가기능을
수행합니다. 이러한 opcLinker는 특정 장비나 device로 부터
데이터 서비스를 받을 필요가 없는, 단지 OPC Client들 간의 데이터
교환을 목적으로 하는 시스템 환경을 구축하는데 매우 적합한 제품입니다.
|

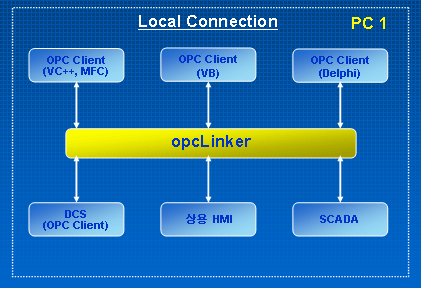

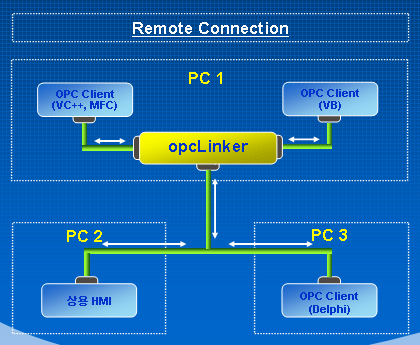

System 구성도
|
|
|
기능
| |
▲ Data 공유를 위한 OPC Server
- 다수의
OPC Clients 사이의 Data 공유 및 연계
▲ Tag 생성 및 관리가 용이
- opcLinker가
지원하는 Tag list를 담고 있는Xml file을
생성하여 이를 간단히 편집하여 사용 할
수 있게 해 주는 tagMaker Tool 제공 |
|
지원 Protocol
| |
▲ OPC Data Access Specification
1.0a, 2.0
▲ DDE protocols
- AdvanceDDE,
FastDDE, XL_Table, CF_Text |
|
시스템 사양
| |
▲ PC with 486 or later CPU
▲ Windows 98/XP, Windows NT, Windows
2000/XP 이상
▲ 32 MB of memory 이상
|
|
적용가능한 Clients
| |
▲ 시판되는 대부분의 HMI/SCADA Software
- RSView
(Rockwell Automation), Citect
(Citect), InTouch (Wonderware)
- LABView/BridgeView
(National Instruments), Factory
View (TOSHIBA Corporation)
- GENESIS32
(ICONICS), iFix (Intellution Co.),
WinCC,ProTool/Pro (Siemens AG)
- Etc.
▲ OPC Client Application들 (Visual
C++, VB, C++ Builder 등) |
|
지원 Tag
| |
▲ tagMaker.exe에서 생성한 XML file에
정의된 모든 Tag
- dtBOOL,
dtWORD, dtLONG, dtFLOAT, dtSTRING,
dtARRAYSHORT |
|
지원 Date Type
| |
▲ OPC Client에서 정의할 수 있는 모든 Data
Type
- BOOL
~ String. BOOL ARRAY ~ String
ARRAY |
|
|
|
|
| |
|
|
|
|
|
|
